Este testador BMS suporta baterias de lítio das séries 1 a 24 com carga de até 300 A e descarga de 400 A. Permite testes rápidos e precisos dos principais parâmetros de proteção, incluindo sobrecarga, sobredescarga, sobrecorrente, curto-circuito e balanceamento. Ideal para verificação BMS de alta potência em módulos de bateria cilíndricos e de bolsa.
Marca :
ACEYItem número. :
ACEY-BP24-300A400ACostumização :
OEM&ODM AvailablePedido (quantidade mínima) :
1 SetConformidade :
CE CertifiedPagamento :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etcgarantia :
One Year Warranty With Lifetime SupportOrigem do Produto :
ChinaPacote :
Internal: Anti-Collision Protectio, External: Plywood Caseenvio :
By Air, Sea, Express, etc.1-24 Testador BMS 300A Carga 400A Descarga
Introdução de função
1) 1-24 série testador de sistema de gerenciamento de bateria, alto grau de automação, teste rápidoindo velocidade e alto testeindo precisão. Com função de teste de sobrecarga proteção, recuperação de sobrecarga, descarga excessiva proteção, recuperação de sobredescarga, sobrecorrente proteção (corrente de sobrecarga e corrente de sobredescarga), resistência interna, autoconsumo, proteção contra curto-circuito, tempo de proteção contra sobrecarga, tempo de proteção contra sobrecorrente, tempo de proteção contra sobredescarga, corrente de equilíbrio, tensão de equilíbrio etc.
2) Ele pode testar o BMS de baterias MCN, LiFeO4 e cobalto-ácido.
3) Esta máquina precisa ser conectada a um computador, o sistema geralmente requer um sistema XP, a interface do testador e do computador é RS232.
Vantagens do dispositivo
1. Ciclo: tempos de ciclo: 1 a 9999 vezes
2. Modo de laboratório, pode ajustar arbitrariamente o valor da tensão de uma seção
3 Pode fornecer continuamente corrente de carga e descarga.
4. Através da programação, o dispositivo realiza o número de ciclos de cada indicador da placa de proteção sem interrupção.
5. Rastreamento de log, com função de log, incluindo o teste de todo o processo de registros de operação, registros anormais, podem ser usados para a rastreabilidade do processo de teste.
6. Processamento de dados, interface homem-máquina
7. Os dados do teste são salvos no arquivo EXCEL.
8. A interface RS232 é usada para a interface entre o dispositivo e o computador host, o que pode garantir a estabilidade e a aquisição de dados em tempo real.
9. Calibração de precisão/calibração de software
10. Com função de início de código de varredura
11. Interface do sistema MES
12. Equalização ativa (pode ser personalizada)
13. Corrente de equalização (personalizável)
14. Teste de protocolo de comunicação (opcional)
Função de testador
Não. | Função | Faixa | Precisão | unidade |
1 | Sautoconsumo de célula única | 0--500 | ±0,1 | uA |
2 | Sautoconsumo | 0--5000 | ±1 | uA |
3 | Tensão de sobrecarga | 500--5000 | ±1 | mV |
4 | Orecuperação de sobrecarga tensão | 500--5000 | ±1 | mV |
5 | Atraso de proteção contra sobrecarga de tensão | 0--10000 | ±1 | mS |
6 | Overdiscobrar tensão | 500--5000 | ±1 | mV |
7 | Overdisrecuperação de carga tensão | 500--5000 | ±1 | mV |
8 | Sobredisatraso de proteção de tensão de carga | 0--10000 | ±1 | mS |
9 | Valor de proteção de corrente de proteção contra sobrecarga | 0,1--300 | ±0,01 | A |
10 | Proteção contra sobrecarga e proteção contra corrente atraso | 0--20000 | ±1 | mS |
11 | Sobredisvalor de proteção de corrente de proteção de carga | 0,1--400 | ±0,01 | A |
12 | Sobredisproteção de carga proteção de corrente atraso | 0,1--20000 | ±1 | mS |
13 | Função de equalização tensão de abertura | 500--5000 | ±1 | mV |
14 | Equalicorrente de zing | 1--500 | ±1 | mA |
15 | Corrente de carga | 0,1--300 | ±0,01 | A |
16 | Corrente de descarga | 0,1--300 | ±0,01 | A |
17 | Tempo de carregamento | 0--100 | ±1 | S |
18 | Tempo de descarga | 0--100 | ±1 | S |
19 | A diferença entre células individuaiselfo-consumidore | 0-500 | ±0,1 | uA |
20 | Resistência | 0-999 | ±1 | mΏ |
21 | Tempo de proteção contra curto-circuito | 0--5000 | ±1 | uS |
22 | A tensão de carga de uma única célula | 500--5000 | ±1 | mV |
23 | A tensão de descarga de uma única célula | 500--5000 | ±1 | mV |
24 | Tensão de circuito aberto | 120000 | ±1 | mV |
25 | Número de análogos de tensão | 24 | 0 | PCS |
Parâmetro do teste do loop principal：
Projeto | Parâmetro |
Tensão | 120000mV |
Resolução de tensão | 1mV |
Voletiqueta precisão | ±0,1% |
Corrente de descarga | 0,1A ~400A |
Atual resolução | 1mA |
Precisão atual | ±（0,1%) |
Outro | Os circuitos de carga e descarga são completamente separados |
Parâmetro de cada sériees célula：
Projeto | Parâmetro |
Tensão de saída de cada célula | 500mV ~ 5000mV |
Incoloque a voltagem de cada célula | 500mV ~ 5000mV |
Resolução de tensão | 1mV |
Voletiqueta precisão | ±0,05% |
Corrente de equalização | 500mA |
Parâmetro da caixa de potência (sobrecorrentet)：
Projeto | Parâmetro |
Faixa de corrente analógica controlável | 0,1A -400A |
Precisão de corrente analógica controlável
| ±0,1% |
Tensão máxima de saída
| 5000mV |
Outro parâmetro：
Projeto | Parâmetro |
Faixa de medição de corrente de consumo | 1 ~ 5000uA |
Medição de corrente de consumo resolução | 0,1uA |
Resistência | ACIR: 0-999mr |
Tempo de proteção | Tempo de proteção contra sobrecorrente:0-999ms; Tempo de proteção contra curto-circuito: 0-999us |
Saída de tensão de sinal de 1 canal: | 500~5000mV |
AD/DA | AD：16 bits DA:16 bits |
Modelo de descarga | CC |
24 células analógicas | Entrada/saída: 500~5000mV, tensão acumuladaracia:±0,1% |
Ctaxa de comunicação | 2canais SBS comunicação avaliar:10~100 Kbps |
Outros | Amostra de tensão:0~5000mV acumuladorracy:±0,1% |
Função de proteção | Proteção geral (incluindo proteção de conexão reversa, proteção de tensão baixa, proteção de tensão alta e proteção de corrente alta), proteção de carga CC (proteção de tendência de tensão anormal, proteção de flutuação de corrente de carga anormal, proteção de flutuação de tensão anormal), proteção de descarga CC (incluindo proteção de tendência de tensão anormal, proteção de flutuação de corrente de descarga anormal, proteção de flutuação de tensão anormal) |
Ccomunicação | Interface RS232/DB9 Ctaxa de comunicação interface:38400 Todas as portas de comunicação do equipamento são isoladas, com projeto de proteção contra raios |
estrutura do circuito | Estrutura modular, pode ser substituída e reparada a tempo com peças de reposição e peças de reposição. |
Máquina aarquitetura | Armário dividido |
Nível de segurança | EN60950, GB4943 |
barulho | Conforme IEC62040-3, ≤70 dBA |
Grau de proteção | IP20 |
Cor | Sujeito às condições reais |
proteção contra raios | GB17626 nível:II |
Resfriamento | Resfriamento forçado por ar, com espaço mínimo de 20 cm entre as saídas e entrada |
Tensão de pulso inicial | Teste de equipamento, a tensão de pulso máxima permitida no momento do início do processo de execução ≤ (defina o número de sequências de teste * defina a tensão única) * 110%, T ≤ 500uS; |
Pulso inicial atual | Para testes de equipamentos, a corrente de pulso máxima permitida no momento do início do processo de teste de sobrecorrente é menor ou igual ao limite superior do valor de proteção de sobrecorrente definido * 120%, T ≤ 1 mS |
Método de fiação | Crimpagem de mola |

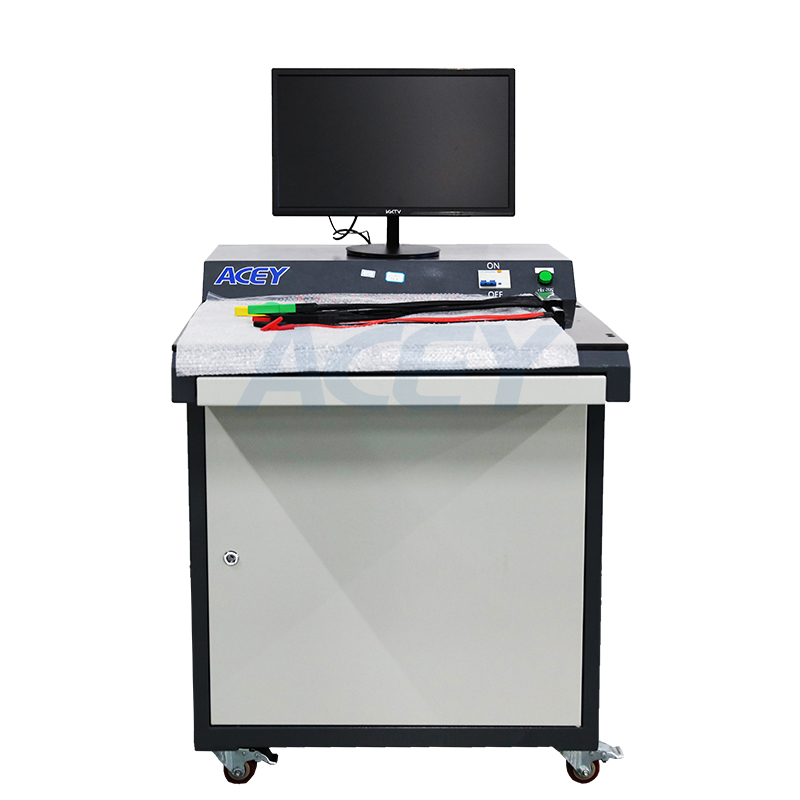

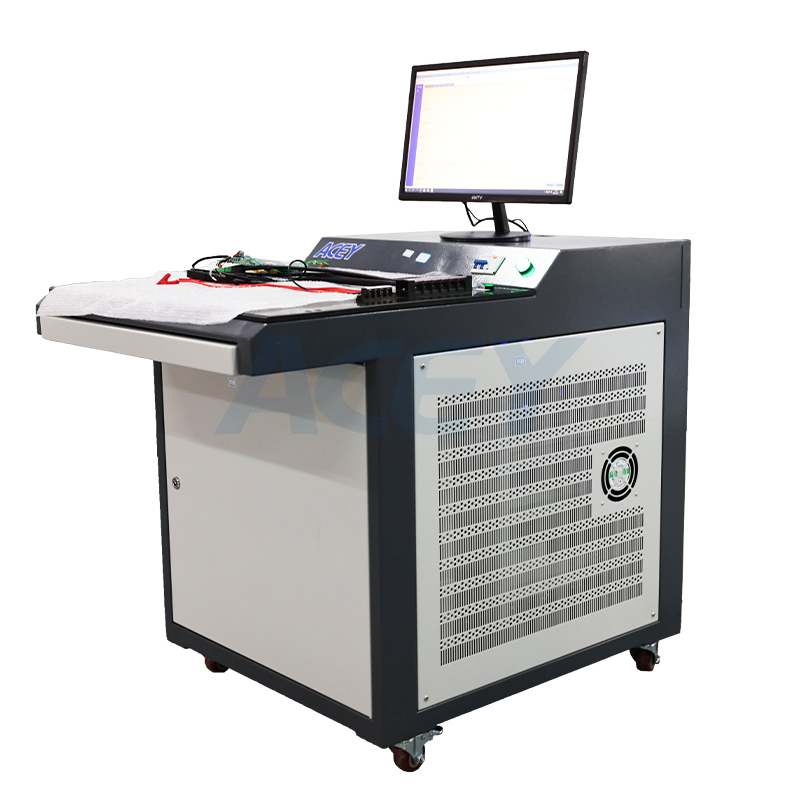

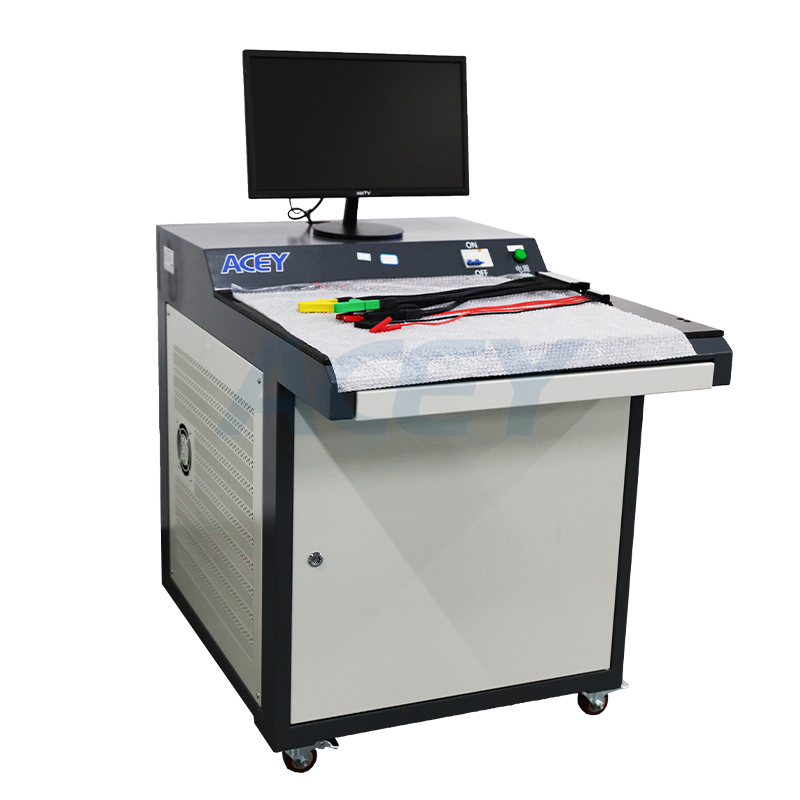

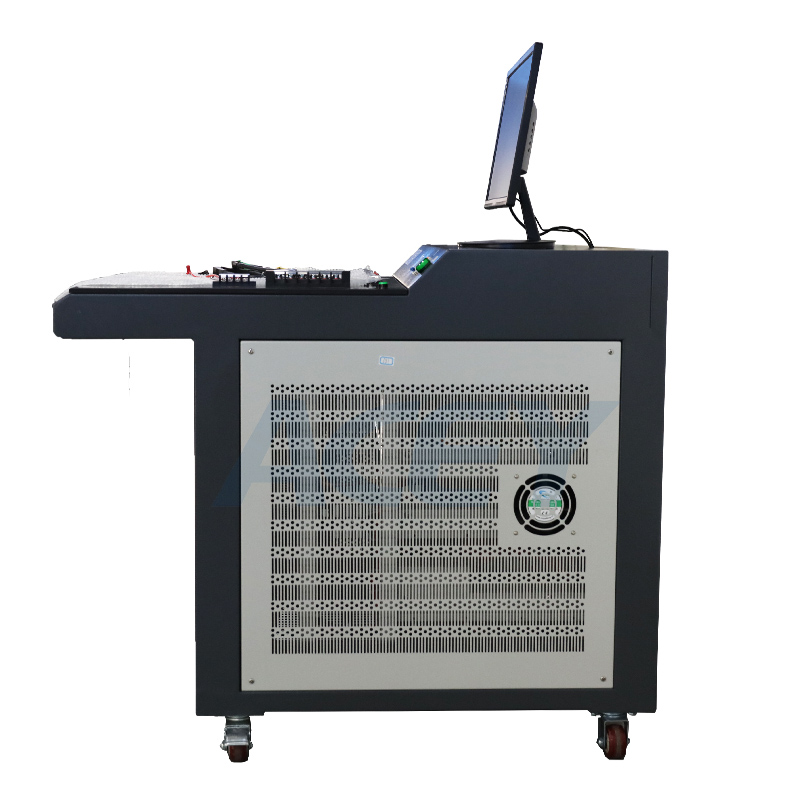

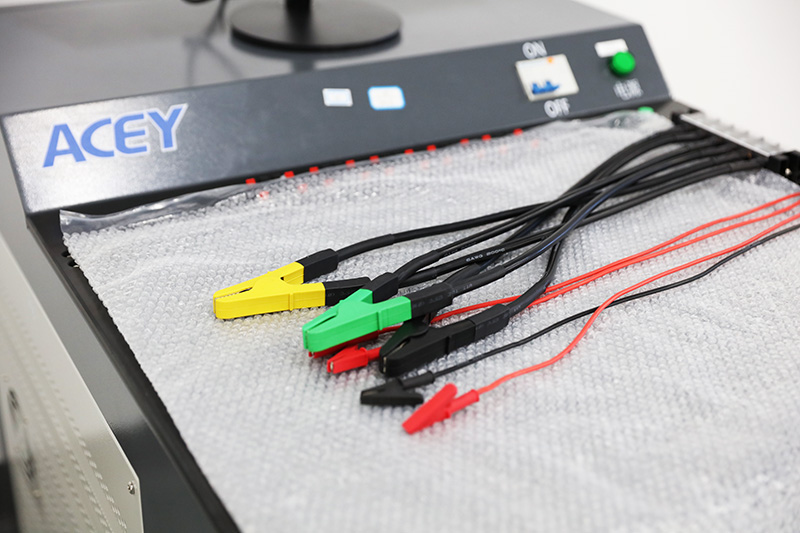

PrExibição do produto
