Este testador avançado de BMS suporta baterias de lítio das séries 1 a 32 com carga de 300 A e descarga de 600 A. Ele realiza testes rápidos e precisos das funções do BMS, incluindo sobrecarga, sobredescarga, sobrecorrente, curto-circuito e balanceamento. Ideal para aplicações de baterias de alta potência em veículos elétricos, sistemas de armazenamento de energia e módulos de baterias industriais.
Marca :
ACEYCostumização :
OEM&ODM AvailablePedido (quantidade mínima) :
1 SetConformidade :
CE CertifiedPagamento :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etcgarantia :
One Year Warranty With Lifetime SupportOrigem do Produto :
ChinaPacote :
Internal: Anti-Collision Protectio, External: Plywood Caseenvio :
By Air, Sea, Express, etc.1-Testador BMS 32S 300A Carga 600A Descarga
Introdução de função
1) Série 1-32 testador de sistema de gerenciamento de bateria, alto grau de automação, teste rápidoindo velocidade e alto testeindo precisão. Com função de teste de sobrecarga proteção, recuperação de sobrecarga, descarga excessiva proteção, recuperação de sobredescarga, sobrecorrente proteção (corrente de sobrecarga e corrente de sobredescarga), resistência interna, autoconsumo, proteção contra curto-circuito, tempo de proteção contra sobrecarga, tempo de proteção contra sobrecorrente, tempo de proteção contra sobredescarga, corrente de equilíbrio, tensão de equilíbrio etc.
2) Ele pode testar o BMS de baterias MCN, LiFeO4 e cobalto-ácido.
3) Esta máquina precisa ser conectada a um computador, o sistema geralmente requer um sistema XP, a interface do testador e do computador é RS232.
Parâmetro técnico
(1) Fonte de alimentação de entrada: 180~240V 50/60HZ，Poder: 700 W
(2) Fonte de alimentação padrão: CA 220V/50Hz，Faixa:±10%
(3) A tensão de carga e descarga：5000mV ~160000mV
(4) Ele pode testar e definir a faixa de voltagem quando esta máquina está carregando e descarregando..
(5) Precisão atual: ±(0,1%FS+0,1%RD)
(6) Tensão precisão±(0,1%FS+0,1%RD)
(7) Resolução atual: 1mA (menor unidade)
(8) Tensão resolução: 1mV (menor unidade)
(9) Ciclos：1～9999
(10) Com função de log, incluindo registros de operação e registros de exceção durante todo o processo de teste, que podem ser usados para rastreabilidade do processo de teste.
(11) Processamento de dados, interface homem-máquina
(12) Edados de exportação formação:Excel
(13) Interface:RS232
(14) Calibração de precisão/calibração de software
(15) Com função de início de código de digitalização
(16) Conexão do sistema MES
Função de testador
Não. | Função | Faixa | Precisão | unidade |
1 | Autoconsumo de célula única | 0--500 | ±0,1 | uA |
2 | Autoconsumo | 0--5000 | ±1 | uA |
3 | Tensão de sobrecarga | 500--5000 | ±1 | mV |
4 | Tensão de recuperação de sobrecarga | 500--5000 | ±1 | mV |
5 | Atraso de proteção contra sobrecarga de tensão | 0--10000 | ±1 | mS |
6 | Tensão de sobredescarga | 500--5000 | ±1 | mV |
7 | Tensão de recuperação de sobredescarga | 500--5000 | ±1 | mV |
8 | Atraso de proteção contra sobredescarga de tensão | 0--10000 | ±1 | mS |
9 | Valor de proteção de corrente de proteção contra sobrecarga | 0,1--300 | ±0,01 | A |
10 | Proteção contra sobrecarga, proteção contra corrente, atraso | 0--20000 | ±1 | mS |
11 | Valor de proteção de corrente de proteção contra sobrecarga | 0,1--600 | ±0,01 | A |
12 | Atraso de proteção de corrente de proteção contra sobrecarga | 0,1--20000 | ±1 | mS |
13 | Função de equalização tensão de abertura | 500--5000 | ±1 | mV |
14 | Corrente de equalização | 1--500 | ±1 | mA |
15 | Corrente de carga | 0,1--300 | ±0,01 | A |
16 | Corrente de descarga | 0,1--600 | ±0,01 | A |
17 | Tempo de carregamento | 0--100 | ±1 | S |
18 | Tempo de descarga | 0--100 | ±1 | S |
19 | A diferença do autoconsumo de células individuais | 0-500 | ±0,1 | uA |
20 | Resistência | 0-999 | ±1 | mΏ |
21 | Tempo de proteção contra curto-circuito | 0--5000 | ±1 | uS |
22 | corrente de curto-circuito | 1000 | N | A |
23 | A tensão de carga de uma única célula | 500--5000 | ±1 | mV |
24 | A tensão de descarga de uma única célula | 500--5000 | ±1 | mV |
25 | Tensão de circuito aberto | 160000 | ±1 | mV |
26 | Número de análogos de tensão | 32 | 0 | PCS |
Parâmetro do teste do loop principal
Projeto | Parâmetro |
Tensão | 160000mV |
Resolução de tensão | 1mV |
Vlotage precisão | ±0,1% |
Corrente de descarga | 0,1A ~600A |
Atual resolução | 1mA |
Precisão atual | ±（0,1%) |
Outro | Os circuitos de carga e descarga são completamente separados |
Parâmetro de cada célula de série
Projeto | Parâmetro |
Tensão de saída de cada célula | 500mV ~ 5000mV |
Tensão de entrada de cada célula | 500mV ~ 5000mV |
Resolução de tensão | 1mV |
Vlotage precisão | ±0,05% |
Corrente de equalização | 500mA |
Parâmetro da caixa de potência (sobrecorrente)
Projeto | Parâmetro |
Faixa de corrente analógica controlada | 0,1A -600A |
Corrente analógica controlada precisão | ±0,1% |
Tensão máxima de saída | 5000mV |
Outro parâmetro
Projeto | Parâmetro |
Faixa de medição de corrente de consumo | 1 ~ 5000uA |
Medição de corrente de consumo resolução | 0,1uA |
Resistência | ACIR：0-999mr |
Tempo de proteção | Tempo de proteção contra sobrecorrente:0-999ms; Tempo de proteção contra curto-circuito: 0-999us |
Saída de tensão de sinal de 1 canal: | 500~5000mV |
AD/DA | AD：16 bits DA:16 bits |
Modelo de descarga | CC |
24 células analógicas | Entrada/saída: 500~5000mV, precisão de tensão:±0,1% |
Ctaxa de comunicação | 2canais SBS comunicação avaliar:10~100 Kbps |
Outros | Amostra de tensão:0~5000mV precisão:±0,1% |
Função de proteção | Proteção geral (incluindo proteção de conexão reversa, proteção de tensão baixa, proteção de tensão alta e proteção de corrente alta), proteção de carga CC (proteção de tendência de tensão anormal, proteção de flutuação de corrente de carga anormal, proteção de flutuação de tensão anormal), proteção de descarga CC (incluindo proteção de tendência de tensão anormal, proteção de flutuação de corrente de descarga anormal, proteção de flutuação de tensão anormal) |
Ccomunicação | Interface RS232/DB9 Ctaxa de comunicação interface:38400 Todas as portas de comunicação do equipamento são isoladas, com projeto de proteção contra raios |
estrutura do circuito | Estrutura modular, pode ser substituída e reparada a tempo com peças de reposição e peças de reposição. |
Máquina aarquitetura | Armário dividido |
Nível de segurança | EN60950, GB4943 |
barulho | Conforme IEC62040-3, ≤70 dBA |
Grau de proteção | IP20 |
Cor | Sujeito às condições reais |
proteção contra raios | GB17626 nível:II |

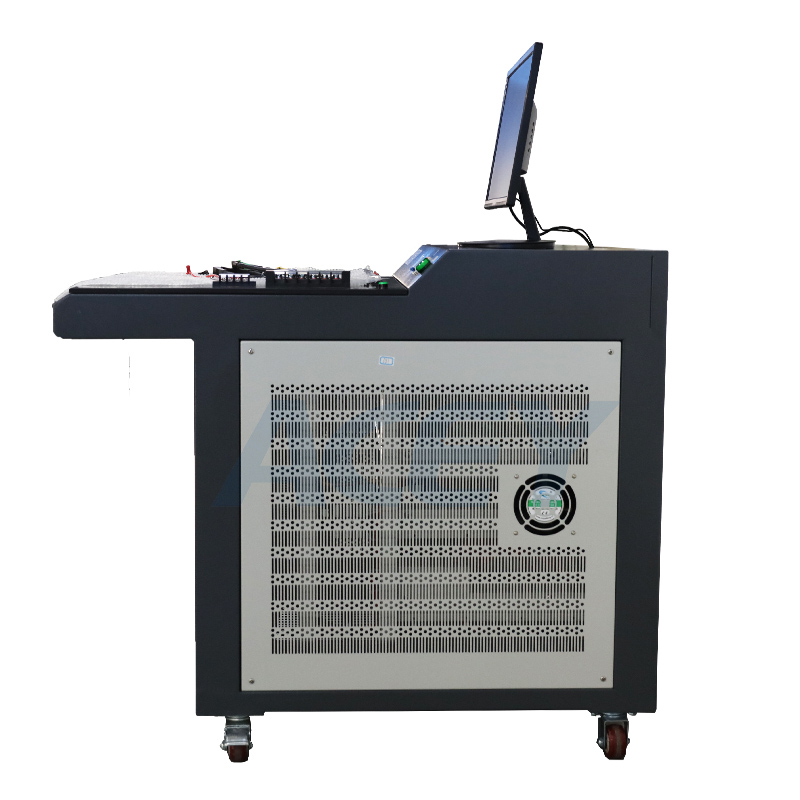

Resfriamento | Resfriamento forçado por ar, com espaço mínimo de 20 cm entre as saídas e entrada |
Tensão de pulso inicial | Teste de equipamento, a tensão de pulso máxima permitida no momento do início do processo de execução ≤ (defina o número de sequências de teste * defina a tensão única) * 110%, T ≤ 500uS;
|
Pulso inicial atual | Para testes de equipamentos, a corrente de pulso máxima permitida no momento do início do processo de teste de sobrecorrente é menor ou igual ao limite superior do valor de proteção de sobrecorrente definido * 120%, T ≤ 1 mS |

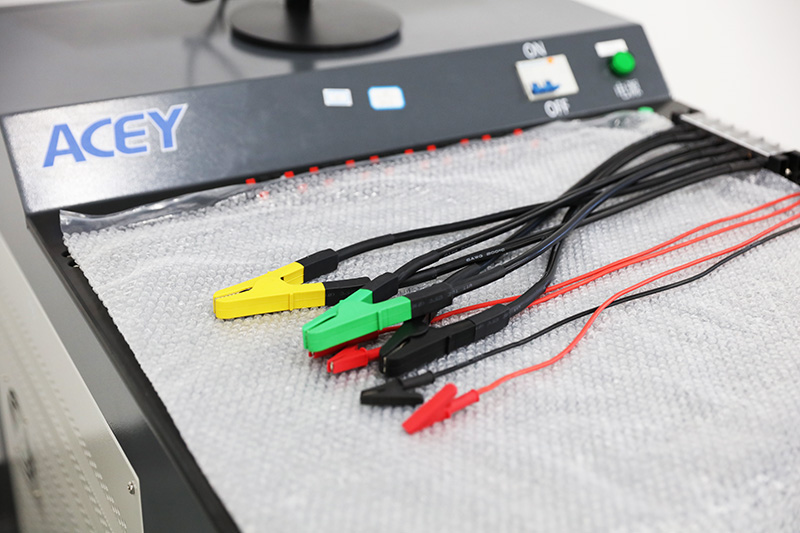

Método de fiação | Crimpagem de mola |
Faixa de medição de corrente de consumo | 2canais SBS comunicação avaliar:10~100 Kbps |

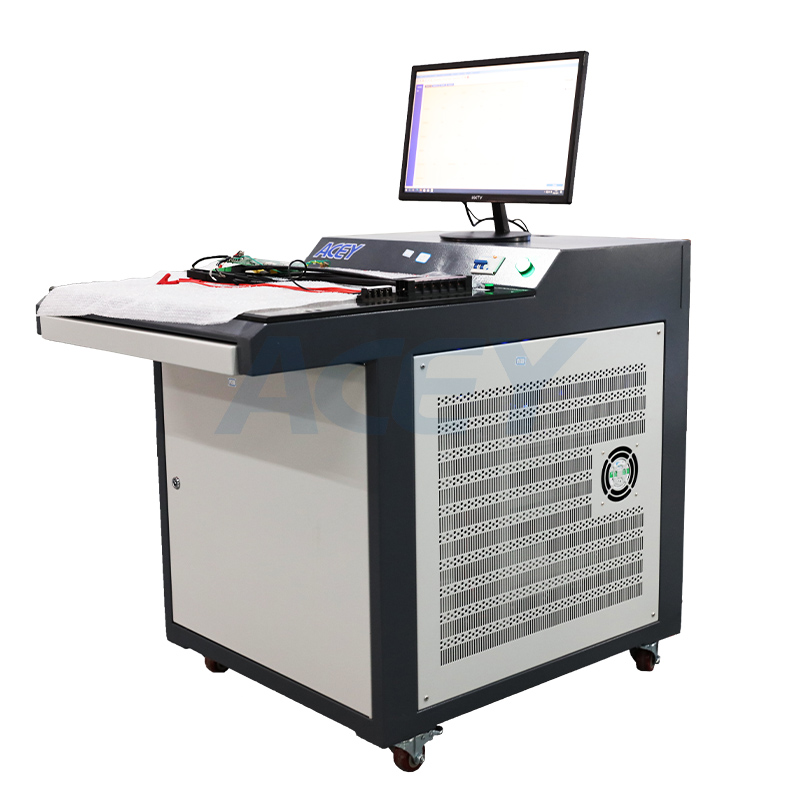

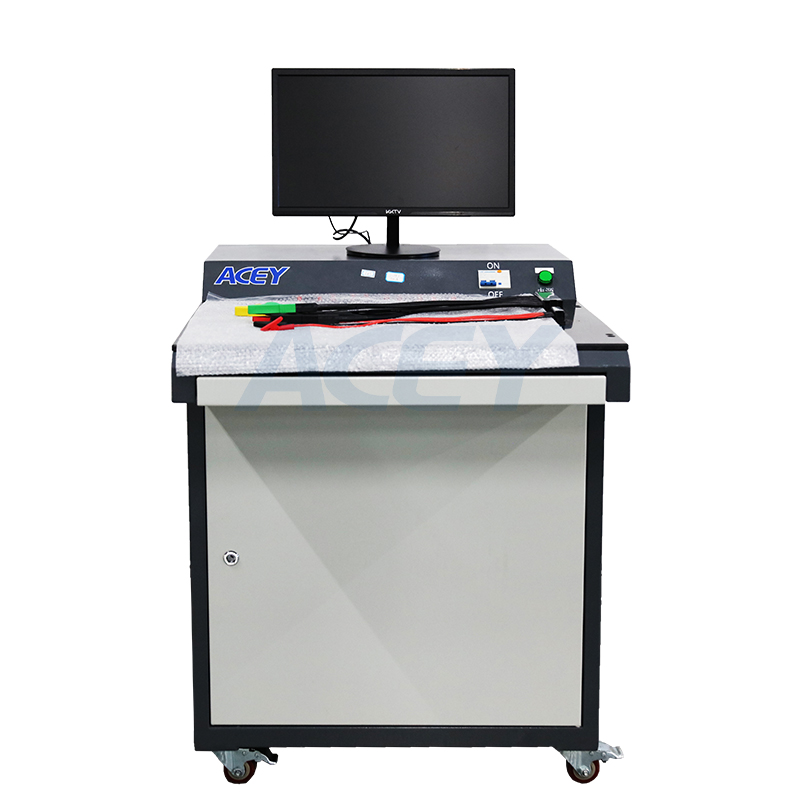

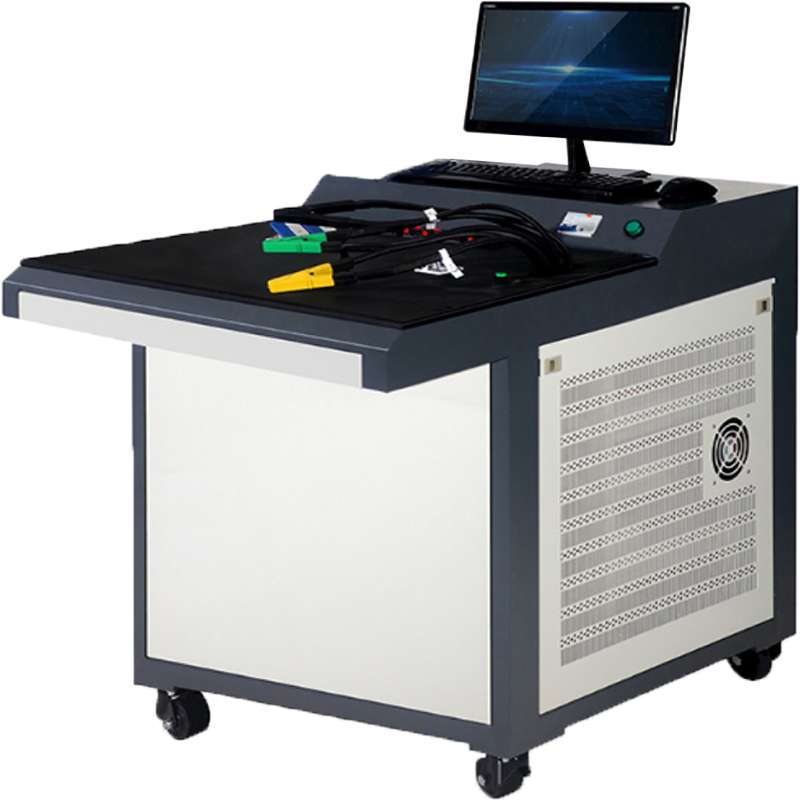

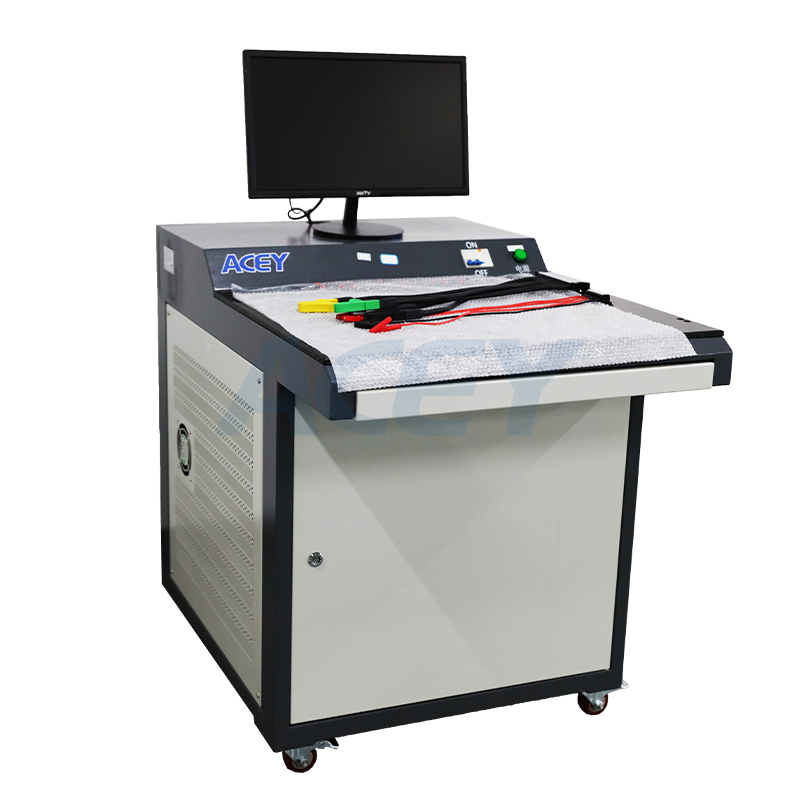

PrExibição do produto
