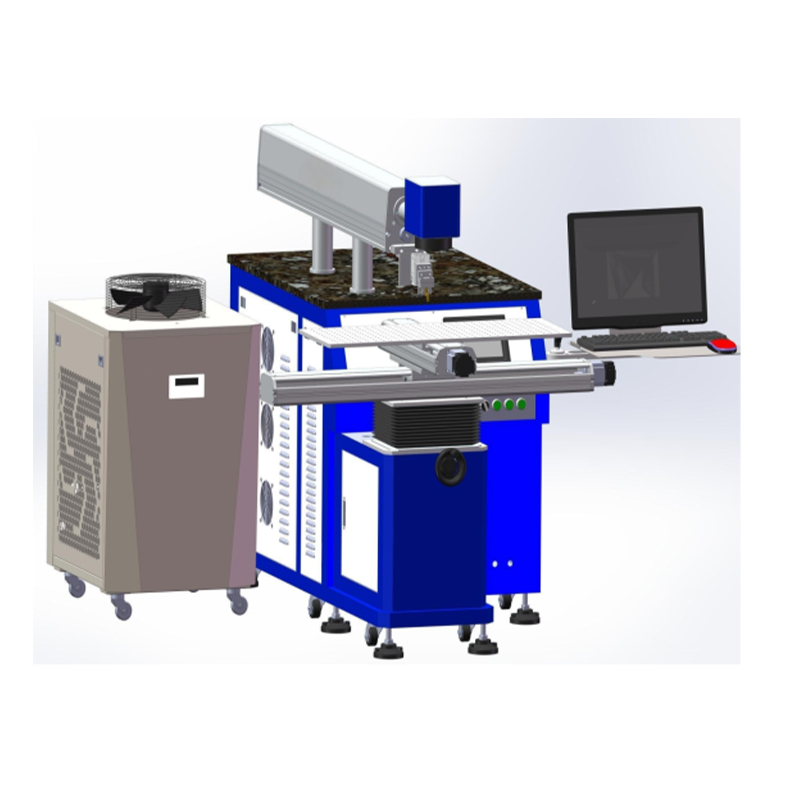

Máquina de solda a laser de fibra industrial de 4000 W para pacote de bateria prismática

ACEY-LWG4000Z é um sistema de controle numérico simples e fácil de operar, e é com cabeça de soldagem a laser de alta precisão, lente óptica importada. Foco fino, ajuste conveniente e soldagem perfeita.



  • Marca :

    ACEY
  • Item número. :

    ACEY-LTW-200
  • Costumização :

    OEM&ODM Available
  • Pedido (quantidade mínima) :

    1 Set
  • Conformidade :

    CE Certified
  • Pagamento :

    T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etc
  • garantia :

    One Year Warranty With Lifetime Support
  • Origem do Produto :

    China
  • Pacote :

    Internal: Anti-Collision Protectio, External: Plywood Case
  • envio :

    By Air, Sea, Express, etc.

Máquina de solda a laser de fibra industrial de 4000 W para pacote de bateria prismática

Descrição do produto

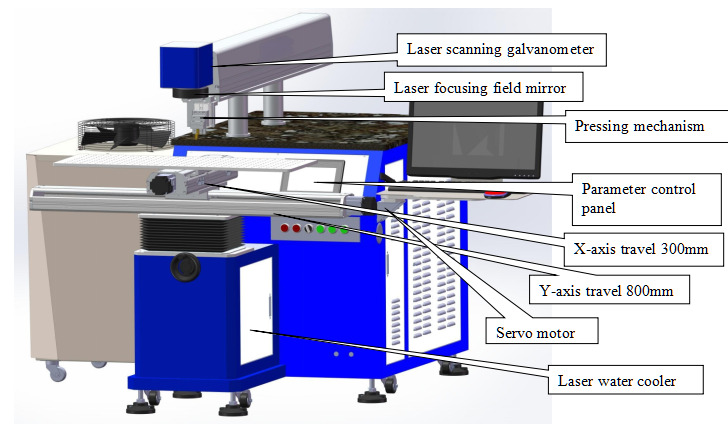

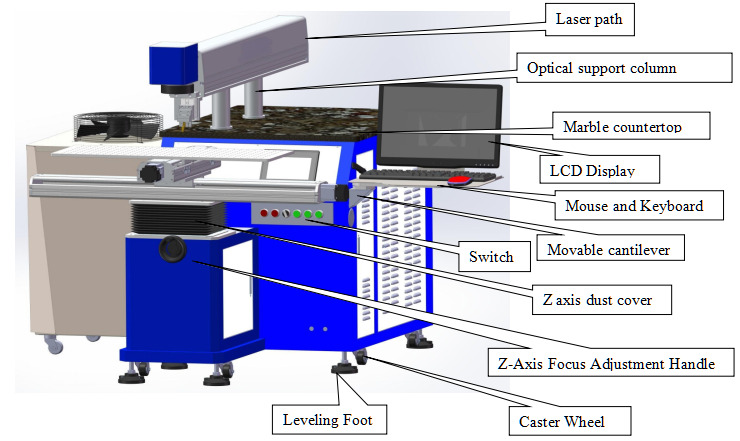

A máquina de solda a laser de fibra galvanômetro contínuo ACEY-LWG4000Z combinada com máquina-ferramenta de pórtico usa o laser de fibra mais avançado do mundo como fonte de luz laser e é especialmente projetada para materiais de alta reflexão (alumínio). Boa rigidez e estabilidade; acionada por trilhos de guia de precisão, equipada com servomotores de alta resposta, alta precisão e velocidade rápida; principalmente para soldagem de precisão rápida. Os lasers de fibra têm alta qualidade de feixe, alta taxa de conversão, sem manutenção, estáveis ​​e confiáveis. Tem uma série de vantagens, como baixo custo operacional e tamanho pequeno, e é a primeira escolha para processamento de soldagem a laser de íons de lítio.







Características

  • A eficiência de conversão fotoelétrica pode chegar a 40% e o consumo de energia é baixo.

  • Laser de fibra pura contínuo de 4000 W, que pode penetrar materiais de 3 mm para soldagem direta

  • Controle preciso do sistema servo para garantir a precisão da soldagem.



Técnico de Máquinas Paparâmetros


Item Parâmetros técnicos
Tamanho geral da máquina 1660 mm * 1400 mm * 2100 mm
Dimensões gerais do refrigerador de água 825 mm * 680 mm * 1300 mm
Tamanho máximo de processamento (mm) 800*600mm
Altura máxima da peça de trabalho (mm) 400 mm
Golpe efetivo X (milímetros) 1000 mm
Y (milímetros) 800 mm
Z (milímetros) 400 mm
Precisão de posicionamento X (mm) ±0,03 mm
E (mm) ±0,03 mm
Z (mm) ±0,02 mm
Precisão de posicionamento de repetição X (mm) ±0,05 mm
E (mm) ±0,05 mm
Z (mm) ±0,02 mm
Velocidade de posicionamento rápida X (m/minuto) 60m/min
E (m/min) 60m/min
Z (metros por minuto) 15m/min
Grau de proteção IP54



Parâmetros do Laser


Item Parâmetro técnico
Modo de trabalho Contínuo / modulação
Potência do laser (W) 4000 W
Comprimento de onda do laser (nm) 1070
Núcleo de fibra 50UM
Frequência máxima de modulação (KHz) Contínuo
Modo laser Yv04
Qualidade do feixe (M2) 0,373
Faixa ajustável de potência (%) 0-100
Comprimento da fibra (m) 15m
Método de resfriamento Água
Temperatura de trabalho () 25
Estabilidade de trabalho a longo prazo (24h) Bom
Distância focal F (mm) 200
Faixa de foco ajustável (mm) -5+5
Poder((kWh) 16 kW



Requisitos do ambiente de trabalho


Temperatura de trabalho 10-35
Humidade relativa 30%-80%
Ambiente envolvente Ventilação, sem impacto em 5m
Tensão de alimentação 380v
Frequência de potência 50Hz
Tipo de solo Diretamente aterrado

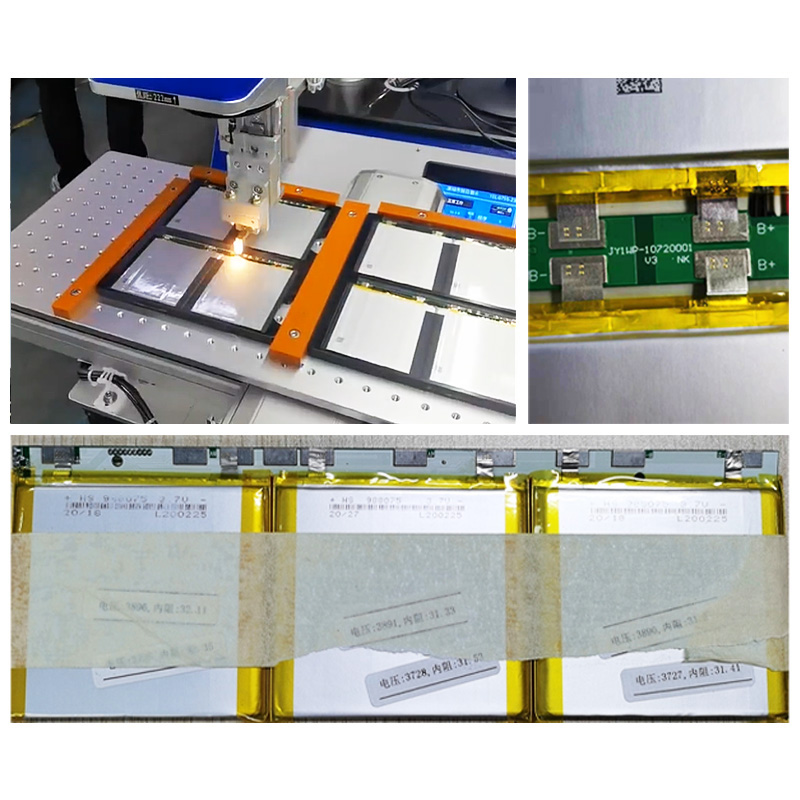

PrExibição de produto
